電子汽車衡基礎知識

來源： | 發布日期：2019-12-16 16:11

一、電子汽車衡器的工作原理
被稱重物或載重汽車停在秤台上，在重力的作用下，秤台將重力傳遞至傳感器，導致附著在傳感器上的彈性體發生變形，則彈性體應變梁上的應變電阻片及橋路失去平衡，輸出與重量數值成正比的電信號，經線性放大器將信號放大，再經A/D轉換為數字信號，由儀表內的微處理機對重量信號進行處理後直接顯示重量數。配置打印機後，即可打印稱重數據;如配置計算機，可將計量數直接輸入稱重管理係統進行綜合管理。

二、電子汽車衡器的組成
承重和傳力部分:將物體的重量傳遞給稱重傳感器的全部裝置，包括稱重台麵、吊掛連接單元、安全限位裝置、地麵固定件和基礎設施等。
稱重傳感器:介於秤台和基礎之間，將被稱物的重量轉換為相應的電信號，經信號電纜輸出至稱重顯示儀表進行稱量的測試。

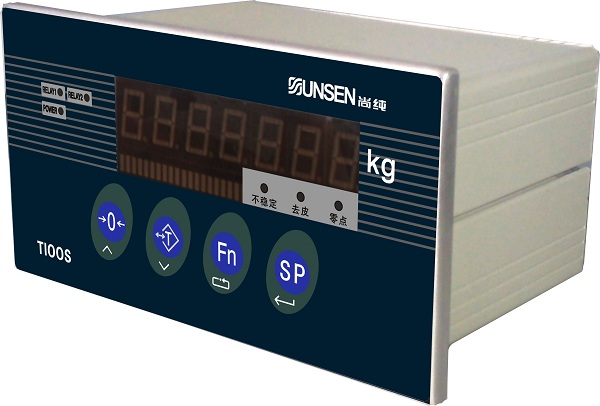

顯示儀表:用以測量稱重傳感器輸出的電信號，經對電信號處理後，以數碼形式輸出數據。
電源:主要指向稱重傳感器提供的橋路激勵電源和儀表線路工作的電源。
SCS係列電子汽車衡主要由秤台、傳感器、連接件、限位裝置、顯示儀表及接線盒等零部件組成，還可以選配打印機、大屏幕顯示器、計算機和穩壓電源等外部設備。限位器的作用主要是保證稱量結果準確、誤差小(即使有強烈衝擊或颶風等橫向力的作用也能使秤安全工作)。限位器主要是防止秤台橫向移動和左右晃動幅度。
