產品簡介：

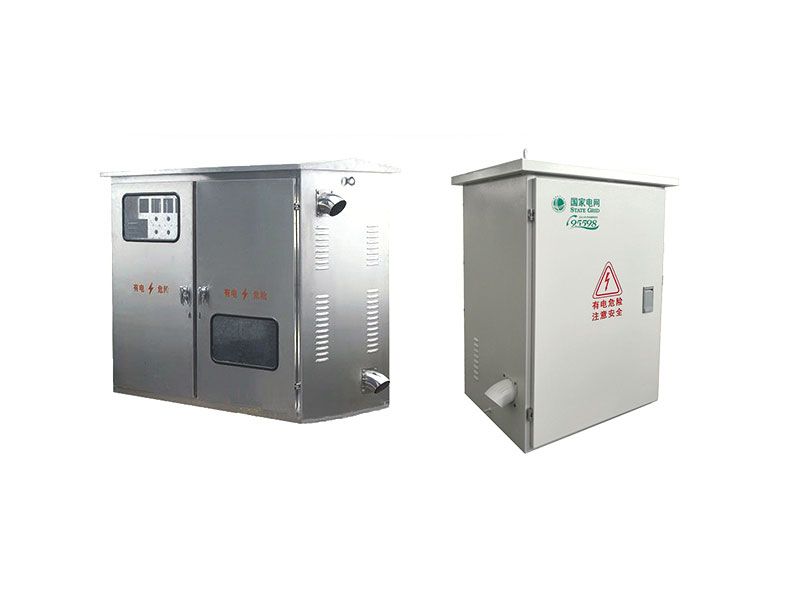

XZW綜合配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬櫃中或屏幅上，構成低壓配電裝置。
性能參數配電箱的用途:便於管理，當發生電路故障時有利於檢修。配電箱和配電櫃、配電盤、配電憑等，是集中安裝開關、儀表等設備的成套裝置。
配電箱的用途: 方便停、送電，起到計量和判斷停、送電的作用
結構特點：
1、設計新穎、結構獨特:箱體上下均（jun1）有散熱孔，能自下而上形成一個自然通風道，散熱效果好;戶外型箱體采用2mm不鏽鋼焊接而成，能承受廣東雷雨多、高溫、潮濕的天氣。
2、結構緊湊，容量大:集計量、控製、配電、補嚐於一體，能以較小的空間容納較多的功能單元，是室外杆式變壓器供配電的理想裝置。
3、安全係數高:采用獨立回路接地係統，專門設置的地排貫穿整個裝置，箱體、門、電器元件外殼、操作手柄均可靠接地
主要技術參數：
1、符合標準: IEC439.1-1985 GB7251.1-1997
2、防護等級: IP30
3、額定絕緣電壓: AC660V
4、額定工作電壓: AC380( AC660 )
5、額定工作頻率:50Hz
6、額定電流 :<2000
7、主母排額定短時耐受電流 : 有效值( KA/1S ) :30 50，峰值( KA/0.1S ) :63 105
8、工頻耐壓1分鍾(V) : 2500
9、分斷能力( KA) : 30 50
10、外形尺寸( mm ) : 根據配電方案，按實際需要而定
使用環境：
1、海拔不超過2000mm
2、周圍空氣溫度不高於 +40°C,不低於-5°C，24小時平均溫度不高於+35°C
3、空氣清潔,在高溫度為+40°C時，其相對濕度不得超過50%，在較低溫度時，允許有較大的相對濕度
4、設備應安裝在無劇烈震動、衝擊化學腐蝕的地方。
5、設備安裝時與垂直麵的傾斜度不超過5°。地震烈度不超過8度。
使用說明：
配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬櫃中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用於各發、配、變電所中。
(1)施工用電配電係統應設置總配電箱、分配電箱、開關箱，並11]按照“總-分-開”順序作分級設置，並形成“三級配電”模式。
(2)施工用配電係統各配電箱、開關箱的安裝位置要合理。總配電箱要盡量靠近變壓器或外電源處，以便電源的引入。分配電箱應盡量安裝在用電設備或負荷相對集中的中心地帶，確保三相負荷保持平衡。開關箱安裝的位置應視現場情況和工況盡量靠近其控製的用電設備。
(3)為保證臨時用電配電係統三相負荷平衡，施工現場的動力用電和照明用電應形成兩個用電回路，動力配電箱與照明配電箱應該分別設置。
(4)施工現場所有用電設備必須有各自的專用的開關箱
(5)各級配電箱的箱體和內部設置必須符合安全規定，開關電器應標明用途，箱體應統一編號。停止使用的配電箱應切斷電源，箱門上鎖。固定式配電箱應設置圍欄，並有防雨防砸措施
應用範圍
遊樂設備
電力行業
冶金鑄造
印刷設備
裝備製造
立體倉儲
中轉料場
路橋預製
